Thông số kĩ thuật chủ yếuModel:

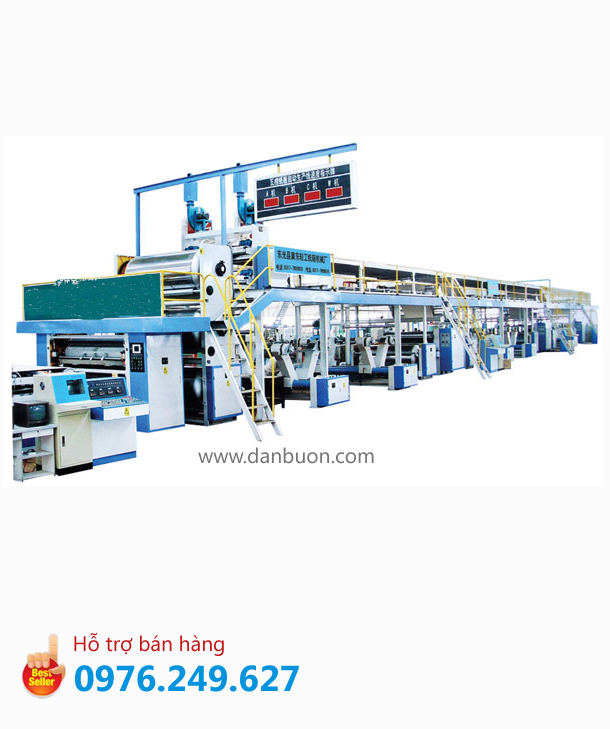

Dây chuyền sản xuất Carton 5 lớp WJ-16001. Tốc độ lớn nhất của máy: 100m/phút
2. Tốc độ kinh tế: 60-80m/ phút
3. Bề rộng làm việc: 1600mm
4. Độ dài dây chuyền sản xuất: khoảng 70m (Xem hình vẽ)
Chú ý: Dùng giấy thử nghiệm tốc độ của dây chuyền đều phù hợp với yêu cầu dưới đây
* Giấy phải đạt chất lượng loại B trở lên
* Hàm lượng nước trong giấy: 11%±1%
* Diện tích: 110-250g/m
2* Giấy Carton: 110-200g/m
2* Lớp giấy giữa: 100-200g/m
25. Tổ hợp giấy Carton: có thể tùy chọn loại A, B, C, E
6. Khí hơi theo yêu cầu: Áp lực lớn nhất: 1.3 Mpa
Áp lực thường dùng: 0.8 – 1.1 Mpa
7. Nguồn điện: 380V 50Hz
8. Vị trí đặt máy:Tùy theo thiết kế xưởng của khách hàng để đặt máy vào bên trái hay bên phải
ĐẶTHÀNG THEO YÊU CẦU CỦA KHÁCH HÀNG 1. Hệ thống làm nóng khí hơi: kiến nghị dùng nồi hơi, áp lực 1.25 Mpa, ống dẫn khí hơi
2. Máy ép khí, ống dẫn khí, ống truyền keo
3. Nguồn điện, dây điện nối vào bàn thao tác và đường dẫnống
4. Nguồn nước, ống dẫn nước,thùng chứa nước…
5. Hệ thống dẫn khí, điện, nước ở các công trình xây dựng
6. Vận hành thử máy dùng các nguyên liệu như giấy, tinh bột ngô, hóa học công nghiệp, borac
7. Thiết bị dùng dầu máy, dầu bôi trơn, trục ép dịch, mỡbôi trơn
8. Sắp xếp chỗ ở, ăn uống cho kĩ thuật viên. Cung cấp nhân công đến lắp máy cùng
Đặc điểm máy1. Kết cấu đối xứng có lắp ống bó giấy ở hai bên, có thể dỡ giấy ra mà không cần dừng máy, động cơ máy dùng để kẹp giấy, đưa lên cao, tháo ra, chuyển động tịnh tiến vào trong và sang hai bên.
2. Bề rộng làm việc có hiệuquả: 1600mm
3. Đường kính giấy lớn nhất:φ1400mm×1600mm
4. Đường kính giấy nhỏ nhất: φ400mm×600mm
5. Tải trọng lớn nhất một bên:2000kg
6. Mỗi giá không trục có hai đường ray đưa giấy, hai xe đẩy nhỏ đưa giấy lên; khe trượt sử dụng rãnh thép 14 và mối hàn cột dẫn; xe đẩy nhỏ đưa giấy sử dụng mối hàn thép 10mm, đường ray dài 4510mm
7. Có phanh xe và đinh vít giới hạn ở dưới
8. Các bộ điện khí tập trung điều khiển, tự động lắc nhẹ mở rộng.
Thôngsố kĩ thuật:1. Cách thức thao tác giá đưa giấy: sử dụng thiết bị điện động
2. Phạm vi kẹp giấy lớn nhất: 1600mm nhỏ nhất: 600mm
3. Đường kính kẹp giấy lớn nhất:φ1400mm nhỏ nhất: φ400mm
4. Tải trọng một bên lớn nhất: 2000kg
2. XILANH DỰ NHIỆT MẶT GIẤY, RUỘT GIẤY, ĐA TRỌNG YR-M (XD)Đặc tính sản phẩm1. Xilanh dự nhiệt mặt giấy loại M, xilanh dự nhiệt ruột giấy loại X, xilanh dự nhiệt đa trọng loại D
2. Lô dự nhiệt đã qua thử nghiệm ổn định, bề mặt lô được mài mòn tinh xảo
3. Lô dự nhiệt có thể đặt cố định xoay được, khi chuyển động có lắp thiết bị chế động, tùy ý điều chỉnh lực căng của giấy
4. Diện tích dự nhiệt do điện động điều chỉnh, nằm trong phạm vi 0~220
o5. Xilanh dự nhiệt ruột giấy có lắp thiết bị phủi bụi, có thể tùy ý điều chỉnh độ khô của giấy, rất tiện dụng cho giấy carton
6. Đường kính lô dự nhiệt: φ800
7. Xilanh dự nhiệt đa trọng D có kết cấu hai lớp, ba lớp, bốn lớp tùy theo yêu cầu
3. MÁY LÀM SÓNG MỘT MẶT DẠNG HẤP PHỤ SF-270Thông số kĩ thuật và đặc tính sản phẩm1. Tốc độ thiết kế: 100m/min
2. Tốc độ kinh tế: 60—80 m/min
3. Đường kính lô chính carton: 270mm,chất liệu: hợp kim thép 52CrM. Sử dụng thùng tốc độ độc lập, kết cấu chuyển động nhiều chiều
4. Bề rộng có hiệu quả: 1600mm
5. Đường kính lô carton:φ270mm
6. Máy làm sóng một mặt dạng hấp phụ chân không, quả lô carton trên và dưới được làm bằng hợp kim thép 48CrMo, đã qua xử lý nhiệt, độ cứng HRC 58
o - 60
o, mặt ngoài đã qua mài mòn và mạ crom
7. Bánh răng dạng đóng truyền động dầu bôi trơn, ít tạp âm, vận hành bình ổn, kéo dài tuổi thọ bánh răng
8. Quả lô carton trên, quả lô ép và quả lô keo trên lên cao để điều khiển lực ép
4. BĂNG CHUYỀNThông số kĩ thuật1. Tốc độ thiết kế: 100m/ phút
2. Chiều rộng có hiệu quả: 1600mm
3. Sử dụng thiết bị căng hấp phụ, thiết bị điều khiển lực căng hấp phụ, đảm bảo bản giấy khi qua bản nhiệt được dán chặt cố định
4. Điện động điều chỉnh giấy, nhanh chóng tiện lợi
5. Điện khí điều chỉnh hai bàn thao tác, tùy ý điều chỉnh băng chuyền trên và dưới
6. Sử dụng động cơ điện động đồng bộ, thiết bị thu giấy tốc độ nhanh, chậm.
5. MÁY DÁN KEO WJ309Thông số kĩ thuật1. Tốc độ thiết kế:100m/min
2. Bề rộng có hiệu quả:1600mm
Đặc tính sản phẩm1. Đường kính quả lô keo: φ215mm, mặt ngoài đã qua ép vân lưới và mạ crom
2. Quả lô ép lên cao điều khiển khí động
3. Điều khiển điện động lượng keo, khoảng giữa có hiển thị số
6. HỆ THỐNG SẤY ĐỊNH HÌNHTính năng sản phẩm1. Kết cấu bản tăng nhiệt kích thước 600mm x 185mm, số lượng có thể tùy theo tốc độ dây chuyền sản xuất:16 miếng, cấp khí phân đoạn giao nhau
2. Mặt ngoài bản tăng nhiệt đã qua xử lý mài mòn.
3. Đoạn nhiệt sử dụng kết cấu quả lô áp lực, có thể dựa vào số lượng lớp giấy sản xuất không giống nhau đểchọn phân đoạn khí động điều chỉnh áp lực.
4. Đai bông sử dụng thiết bị căng xilanh, có thể chọn điện động hoặc thiết bị chỉnh sửa dây chuyền tự động
5. Bộ lái sử dụng thùng biến tốc hoặc ngâm dầu, chuyền động bình ổn, kéo dài tuổi thọ sử dụng
6. Mặt ngoài quả lô truyền động là cao su chịu mài mòn, hình giống thành trống, tránh đưa giấy bị lệch
7. MÁY BẾ PHÂNCUỘN DAO MỎNGĐặc tính sản phẩmĐiện động điều chỉnh máy có thể tịnh tiến sang hai bên trái phải, dùng cycloit để giảm tốc, lưỡi dao được làm bằng hợp kim thép wonlfram.
8. MÁY XÉN DỌC VI TÍNH ĐIỀU KHIỂN NCThông số kĩ thuật1. Tốc độ máy:100m/min
2. Chiều rộng có hiệu quả:1600mm
3. Độ dài xén giấy:500mm-9999mm
4. Độ chính xác xén giấy:±1mm
Đặc tính sảnphẩm5. Sử dụng thiết bị bơm dầu độc lập và bộ lọc dầu kết hợp với ống đồng lắp trên các vị trí cung cấp dầu, bôi trơn và làm lạnh của bánh răng
6. Lưỡi dao hình răng cưa, lực cản dao hạ thấp xuống, ít tạp âm
7. Trục dao: làm bằng hợp kim đồng chất liệu tốt, đã quả sử lý cân bằng, có tính bình ổn tốt
8. Bánh xe đưa giấy trước và sau dùng bánh xe ép giấy năng lượng mặt trời, chuyển động bình ổn, áp lực đều, không bị tắc hoặc làm hư giấy.
9. Đặc điểm của máy xén dọc vi tính điều khiển là chế động dạng dự trữ năng lượng, tiêu hao rất ít năng lượng trong quá trình sản xuất, điện năng sử dụng bằng 1/3 máy xén đoạn NC thông thường, tiết kiệm trên70% điện năng.
10. Bánh răng khít, giữa không bị hở khoảng trống, đảm bảo răng cưa hợp khít chính xác, vận hành ổn định.
11. Vi tính có thể đặt hàng tùy theo yêu cầu, màn hình hiển thị các loại số liệu sản xuất, có thể tùy ý thiết lập, thay đổi, bổ sung hoặc xóa bỏ.
9. MÁY ĐƯA GIẤY THẲNG GÓCĐặc tính sản phẩm:Tự động đưa giấy, tự động đẩy số, tự động đưa giấy theo chiều dọc
